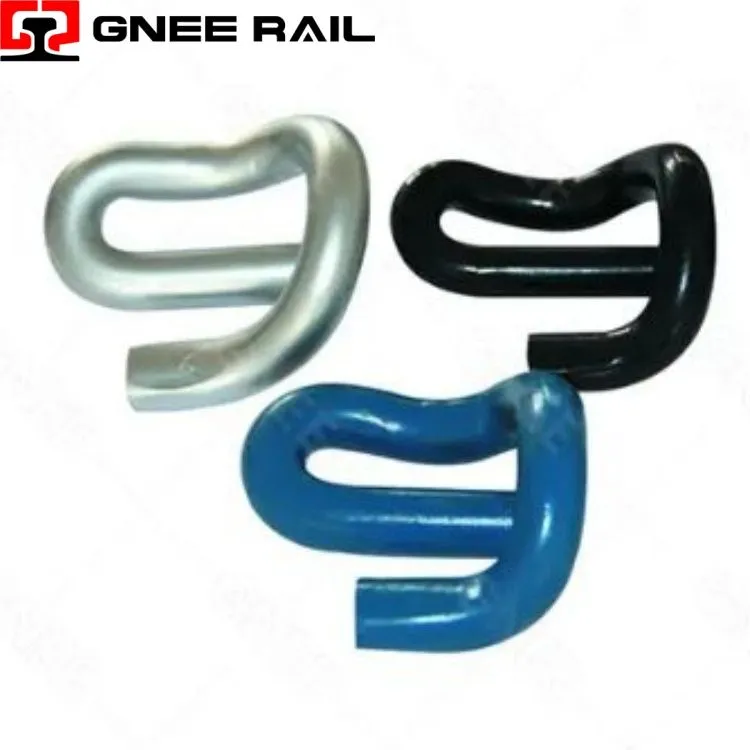

↵Rheilffyrdd e clip System Fastening
Mae rheilffordd E-Clip yndyfais cau dur gwanwyn tensiwnsy'n sicrhau troed y rheilen i'r ysgwydd cysgu drwoddgwyriad elastig a gwrthiant torsional-unigryw ymhlith caewyr rheilffordd ar gyfer eihunan-addasu grym clampiosy'n cynyddu o dan llwyth deinamig, eigosod cydran sengl-ei gwneud yn ofynnol dim ar wahân nytiau, bolltau, neu ynysyddion mewn ffurf sylfaenol, a'igeometreg adran gyffredinolsy'n cynnwys peiriannau cysgu concrit a dur ar draws 30+ proffiliau rheilffordd; er gwaethaf tebygrwydd gweledol, E-Mae amrywiadau clip yn sylfaenol wahanoldiamedr bar, llwyth blaen, dosbarth blinder, ac amddiffyniad cyrydiad, rendrad croes-amnewid safonol yn un o brif achosion ehangu mesurydd cynamserol.
Manylebau Technegol:
| Amrywiad | Diamedr Bar | Llwyth Toe Enwol | Gwyriad Uchaf | Addasrwydd Cotio | Cyfyngiad Pennodol |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7.5–8.5 kN | 12 mm | HDG, Dacromet | Rheilffordd ysgafn yn unig;<22.5t axle |
| PR401 | 20 mm | 9.0–10.5 kN | 15 mm | Dacromet, Geomet | HDG wedi'i wahardd (risg o frogarwch) |
| FC1504 | 20 mm | 10.0–11.5 kN | 16 mm | Geomet, Sinc-fflach | Cludo trwm; 40t galluog |
| e2009 | 20 mm | 9.0 kN ± 0.5 | 14 mm | Ocsid du, Dacromet | safon Tsieineaidd; we trwch penodol |
| SKL-teipiwch E-Clip | 18–20 mm | 12–18 kN | 10–14 mm | HDG (Llai na neu'n hafal i 18 mm yn unig) | Ddim yn gyfnewidiol ag ysgwyddau Pandrol |
| Dur Di-staen | 20 mm | 8.5–9.5 kN | 15 mm | Dim angen | gradd 316L; 50+ blwyddyn o fywyd arfordirol; 30% cost uwch |
Ystod Perfformiad:
Gorfodi-Cymesuredd Llwyth– Yn wahanol i bigau sgriw gyda grym clamp sefydlog, E-Llwyth bysedd y clipyn cynyddu 15-25% o dan dramwyfa olwynoherwydd gwyriad traed y rheilffordd. Mae'r weithred hunan-dynhau hon yn gwrthsefyll ymgripiad o dan lwythi echel trwm.
Egwyddor Trawst Torsion- Mae'r clip yn gweithredu fel abar dirdro dan straen cyn-, nid gwanwyn cantilifer. Mae'r goes a drowyd yn ystod y gosodiad yn storio egni yn y radiws tro, nid y rhan syth. Mae hyn yn dosbarthu straen ac yn treblu bywyd blinder yn erbyn dyluniadau cantilifer.
Ongl Rhyngweithio Ysgwydd- Fector grym clampio ywnid fertigol. Toe yn cysylltu troed rheilffordd ar 38 gradd -42 gradd , gan greucydran llorweddolsy'n pwyso rheilffordd yn erbyn wyneb mesurydd. Ongl annigonol → dadleoli ochrol; ongl gormodol → lifftiau bysedd traed dan lwyth.
Persbectif Cynnal a Chadw
- Ocsid Du + Olew– Cost isaf, bywyd 3-8 mlynedd mewn balast sych. Mae haen ocsid yn darparudim amddiffyniad cathodig; unwaith y bydd wedi torri, mae metel sylfaen yn cyrydu ar 0.1–0.2 mm/blwyddyn. Anaddas ar gyfer twneli, trac arfordirol neu wlyb.
- Dacromet / Geomet- bywyd 12-20 mlynedd.Sinc-gorchudd fflochiau alwminiwm, 8–12 µm o drwch. Dim risg o embrittlement hydrogen. Tymheredd gwasanaeth uchaf 300 gradd (diderfyn ar gyfer rheilffordd). Wedi'i ffafrio ar gyfer-cyflymder uchel a thraffig cymysg.
- Poeth-Dip Galvanizing (HDG)- 25-40 mlynedd o fywyd.Cyfyngedig i ddiamedr bar Llai na neu'n hafal i 18 mm. Mae perygl i adran fwy trwchus (20 mm) dorri'n frau wrth dynnu'n ôl o'r bath sinc. Mae'r fanyleb yn gofyn am brofi effaith samplau cynhyrchu.
Cyflenwr Gnee Proffesiynol
↵System Clymu Clamp Rheilffordd
Mae'r adroddiad hwn yn rhoi archwiliad technegol cryno o systemau Clamp Rheilffordd, gan ganolbwyntio ar eu systemauswyddogaeth dros dro/ansafonol, llwyth brys-mecaneg trosglwyddo, a chydnawsedd â-rheilffyrdd ansafonol. Mae'r dadansoddiad yn fwriadol yn osgoi gorgyffwrdd â thrafodaethau blaenorol ynghylch clipiau elastig (E-Clip, SKL, Fastclip, Nabla), pigau sgriw, neu bigau cŵn. Mae'r ffocws ymaymarferol a gwahanol: adfer derailment, argyfyngau torri rheilffyrdd, a cheisiadau rheilffyrdd craen / porthladd.
Manylebau Technegol:
| Amrywiad | Cymhwysiad Cynradd | Cydnawsedd Adran Rheilffordd | Mecanwaith Clampio | Nodwedd Weledol Unigryw | Cam-Dewisiad Cyffredin |
|---|---|---|---|---|---|
| GTR-1 / MCT (Argyfwng) | Pontio egwyl rheilffordd | UIC54, UIC60, 115RE, 136RE | Plât pont ganolog + clampiau bysedd deuol | Plât canolog hir yn rhychwantu toriad; pedwar-ffurfweddiad bollt | Wedi'i ddefnyddio fel clip parhaol (mae angen-anghywir-torque wythnosol) |
| Clamp Rheilffordd Craen (FPA/FPD) | Rheiliau craen porthladd/diwydiannol | A100, A120, A150, ASCE 171/175 | Ochr{0}}gên pen y rheilffordd | Pen rheilen clampiau, nid troed; dim fixation sleeper | Wedi'i bennu ar gyfer y brif linell (ataliad ochrol annigonol) |
| Clamp Bloc ar y Cyd wedi'i Inswleiddio | Cymalau rheilffyrdd wedi'u hinswleiddio | UIC54, UIC60 | Platiau gwahanydd dielectrig + bolltau tensiwn | Haenau inswleiddio gwydr ffibr / epocsi gweladwy | Clamp safonol wedi'i osod-methiant cylched signal |
| Clamp Atal Clustog (Llithro) | Effaith amsugno ynni | UIC54, UIC60 | Tensiwn slip wedi'i galibro | Tyllau bollt hirgul; dangosyddion gwisgo | Clamp sefydlog wedi'i osod-dim swyddogaeth llithro |
| Clamp Adeiladu Dros Dro | Llwyfannu contractwr | Pob-adran waelod fflat | Siâp U syml + bollt canolog sengl | Dyluniad minimalaidd; dim cyfuchlinio troed rheilffordd | Wedi'i ddefnyddio mewn trac parhaol (difrod mewnoliad) |
Ystod Perfformiad:
Clampio Argyfwng Toriad Rheilffordd (Adfer Traffig):
Yn dilyn methiant rheilen neu weldiad, mae clampiau tensiwn (ee, GTR-1, MCT) yn cael eu gosod ar draws y safle torri asgwrn.Capasiti trosglwyddo llwyth: 80-120 kNfesul pâr clamp. Yn adfer llwybr 20 km/h ar unwaith. Atgyweiriad parhaol yn dilyn o fewn 24-72 awr.
Gweithrediadau Adfer ac Ailreilio Derailment:
Mae clampiau'n diogelu rheiliau i'r rhai sy'n cysgu yn ystod ail-greu craen. Yn atal symudiad trac o dan lwythi codi (hyd at 200 tunnell). Wedi'i gymhwyso bob 2m trwy barth derailment. Wedi'i dynnu ar ôl olwynion yn ôl ar y rheilffordd.
Persbectif Cynnal a Chadw
- Cyflymder Gosod a Symud (Cyd-destun Argyfwng):
- Gosod clamp â llaw:30-60 eiliaddefnyddio wrench trawiad neu soced clicied. Cymhwysiad clamp hydrolig:15-20 eiliad. Mae cyflymder yn hollbwysig-ffenestri meddiant toriad rheilffordd ar gyfartaledd 45-60 munud .
- Cadw Tensiwn Bolt (Ail-Torquing Wythnosol):
- Mae clampiau'n dibynnu ar rym clampio bollt, nid geometreg y gwanwyn. Mae dirgryniad yn achosiColli trorym 10-15% yr wythnosdan draffig. Mae ail-torquing wythnosol yn orfodol i'w ddefnyddio'n barhaus. Ar ôl 4-6 wythnos, mae risg galw edau yn cynyddu - mae clampiau'n cael eu tynnu a'u gwasanaethu .
Cyflenwr Gnee Proffesiynol
