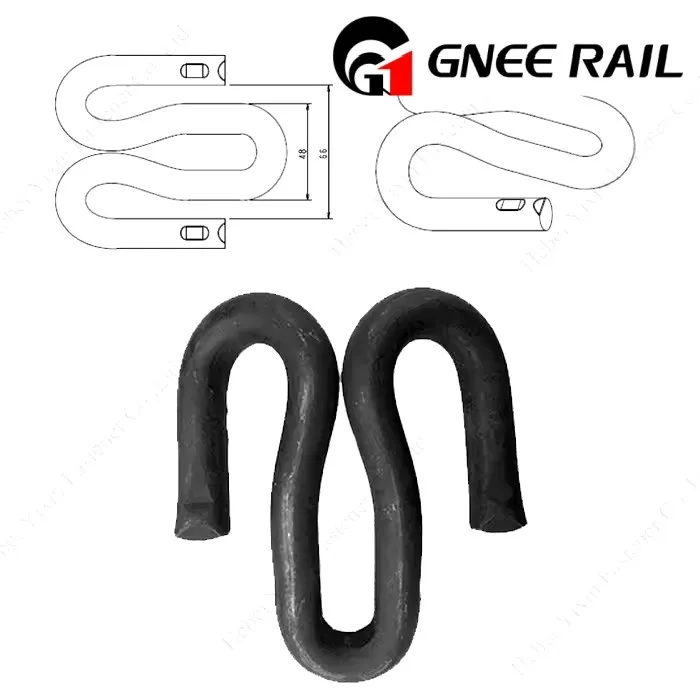

Traciwch Glipiau Cyflym 1504

Mae system Clip Cyflym Pandrol yn crynhoi arloesedd mewn cau rheilffyrdd. Clip Cyflym GNEE Rail 1504 Mae GNEE yn ateb cau bollt, elastigedd uchel sy'n cynnig ymwrthedd dirgryniad a sefydlogrwydd gwell ar gyfer cysylltiadau rheilffordd-i-gysgu. Yn ddelfrydol ar gyfer adeiladu trac effeithlon, cost-effeithiol, mae'n lleihau anghenion cynnal a chadw ac yn cynyddu perfformiad i'r eithaf. Mae GNEE Rail yn darparu ystod eang o glipiau cyflym, gan gynnwys Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600, a 1605. Mae offrymau ychwanegol yn cynnwys systemau fel Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip , a Deenik Clip. Yn cydymffurfio'n llawn â safonau byd-eang, gellir addasu ein cynnyrch. Estynnwch allan i ni heddiw!

fast rail clip

Traciwch fanyleb system Clip Cyflym

Nac ydw.	Eitem	Mynegai Perfformiad
1	Math rheilffordd gymhwysol	Rheilffordd ddur safonol 60kg GB
2	Mesurydd rheilffordd	1435mm
3	Llethr gwaelod y rheilffordd	Rhoddir llethr gwaelod rheilffordd 1:40 ar y peiriant cysgu rheilffordd
4	Ymwrthedd hydredol rheiliau	Yn gyffredinol, mae ymwrthedd hydredol pob set o glymwr rheilffyrdd a rheiliau yn fwy na 9kN;
5	Elastigedd system cau rheilffyrdd	Mae gan y pad rheilffordd anystwythder statig o 50 i 70 kN/mm.
6	Perfformiad blinder	Ar ôl 3 miliwn o gylchoedd llwyth, nid oes gan y system glymwr unrhyw ddifrod, ac mae'r newidiadau pwysau bwcl yn llai nag 20%; mae ymwrthedd hydredol y newidiadau rheilffyrdd yn llai nag 20%; mae anystwythder statig y newidiadau ar y cyd yn llai na 25%.
7	Gwrthiant inswleiddio	Mae'r system clymwr yn cael ei brofi yn ôl EN13146-5, ac mae'r gwrthiant inswleiddio rhwng y ddwy reilffordd yn fwy na 5kΩ.
8	Amodau amgylcheddol llym	Gellir dadosod y system clymwr yn llwyddiannus gydag offeryn dadosod â llaw ar ôl y prawf chwistrellu halen 300 awr a ddisgrifir yn EN13146-6.
9	Swm addasu rhwng chwith a dde'r rheilffordd	Addasiad safle chwith a dde'r rheilen un llinyn: -4~+2mm; Addasiad mesurydd rheilffordd: -8 ~ +4mm, lefel addasu yw 1mm.
10	Safle uchder y rheilffordd	Swm yr addasiad yw 0mm.
11	Pwysau bwcl ac ystod y gwanwyn	Bar gwanwyn math FC1504: pwysedd bwcl yw 10kN, ystod y gwanwyn yw 12mm; Bar gwanwyn math FC1306: pwysedd bwcl yw 3kN.
12	Tynnu ymwrthedd y rhannau gwreiddio	nid yw ymwrthedd tynnu'r sedd haearn wedi'i fewnosod yn y peiriant cysgu rheilffordd yn llai na 60kN.

Trac Cyflym Clip 1504 paramedrau technegol

Rhif yr Eitem	Deunydd	Diamedr	Hyd clip	Lled y clip	Pwysau	HRC	Pwysau	Prawf Blinder
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E2001	60Si2Mn	ø18			0.6	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
PR309	60Si2Mn	ø19	130		0.91	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
PR601	60Si2Mn	ø19			0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
PR415	60Si2Mn	ø20			0.8	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
PR601	60Si2Mn	ø20				44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
DI	60Si2Mn	ø18	100±3			44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E18	60Si2Mn	ø18	100±3			44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E19	60Si2Mn	ø18	100±3			44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
E20	60Si2Mn	ø18	100±3			44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
SKL12	60Si2Mn	ø13			0.53	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
Clip Cyflym-1508	60Si2Mn	ø15			0.58	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
Clip cyflym-1501	60Si2Mn	ø15			0.58	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
Clip Cyflym-16	60Si2Mn	ø16			0.6	44-48	Yn fwy na neu'n hafal i 9.5KN	5000000 o weithiau heb egwyl
