System Fastening Plate Pysgod Rheilffyrdd

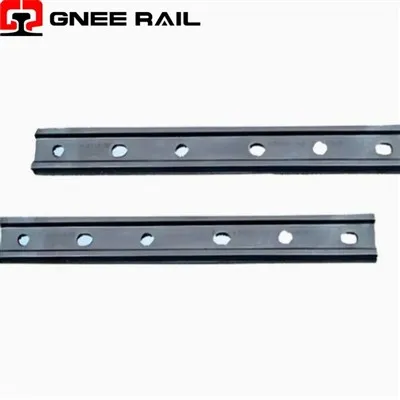

Pâr o fariau dur proffil wedi'u bolltio mewn parau gwrthgyferbyniol ar draws gwe pennau rheilffyrdd cyfagos i greu cysylltiad mecanyddol parhaus yw Plât Pysgod Rheilffordd, a elwir hefyd yn gyd-far rheilffordd neu'n bar sbleis. Yn nodweddiadol wedi'i ffugio neu ei rolio o ddur carbon neu aloi cryfder uchel i safonau rhyngwladol fel BS, UIC, neu AREMA, mae ei broffil siâp lletem yn cynnwys wynebau brig a gwaelod ar oleddf sy'n meinhau i mewn . Pan gânt eu tynhau â bolltau pysgod tynnol uchel sy'n cynnwys coleri gwddf gwrth-gylchdroi hirgrwn, mae'r platiau'n lletemu'n ddiogel yn erbyn pen a throed y rheilen, gan drosglwyddo llwythi olwyn fertigol ar draws yr uniad tra'n cynnal aliniad llorweddol a fertigol manwl gywir .
Manylebau Technegol:
| Categori Nodwedd | Budd Allweddol | Cymhwysiad Cyffredin |
|---|---|---|
| Lletem-Proffil Ongl | Mae hunan-tynhau dan lwyth yn cynnal aliniad | Uniadau trac wedi'u bolltio safonol |
| Bolltau pysgod hirgrwn-Gwddf | Yn atal troelli wrth osod a chynnal a chadw | Pob cysylltiad â phlat pysgod |
| Adeiladwaith Inswleiddiedig | Yn blocio cerrynt trydanol ar gyfer ynysu signalau | Trac ffiniau cylched, adrannau bloc awtomatig |
| Dylunio Cyfaddawdu | Yn ymuno â rhannau rheilffordd annhebyg heb addaswyr | Parthau pontio rhwng pwysau rheilffyrdd |
| Plât Pysgod Dwbl | Yr anhyblygedd hyblyg mwyaf ar bwyntiau critigol | Deciau pontydd, sodlau switsh,-meysydd effaith uchel |
| 10.9 Bolltau Gradd | Grym clampio uchel gydag ymwrthedd blinder | Coridorau cludo nwyddau trwm |
Safbwynt Gosod a Chynnal a Chadw:
- Mae'r proffil pen dwbl yn cynnwys llethrau wedi'u peiriannu'n fanwl gywir sy'n cyfateb i ochr isaf y rheilen ac wyneb pen y droed .
- Mae bolltau tynhau yn tynnu platiau at ei gilydd, gan greu lletem hunan-dynhau sy'n gwrthsefyll gwahanu dan lwyth.
- Mae llethrau uchaf a gwaelod 1:4 neu'n fwy serth yn gwneud y gorau o'r effaith lletem tra'n atal gor-straen .
- Mae radiysau ffiled crwm o 9-21 mm yn darparu ar gyfer trawsnewidiadau gwe rheilffyrdd ac yn lleihau crynodiadau straen.
Cynnal a Chadw a Safbwynt Gweithredol
- Mae bolltau pysgod yn cynnwys gyddfau hirgrwn neu eliptig sy'n cloi i mewn i slotiau platiau, gan atal cylchdroi yn ystod tynhau cnau.
- Mae bolltau cryfder gradd uchel 8.8 i 10.9 gyda phennau cromennog rhesog neu ddangosyddion siamffrog yn nodi dosbarthiadau cryfder .
- Mae wasieri tensiwn neu wasieri sbring yn cynnal grym clampio er gwaethaf setliad a dirgryniad ar y cyd.
- Mae clirio twll bollt yn darparu ar gyfer symudiad thermol tra'n cynnal gofynion bondio trydanol.
