↵System Clymu Ysgwydd Rheilffyrdd

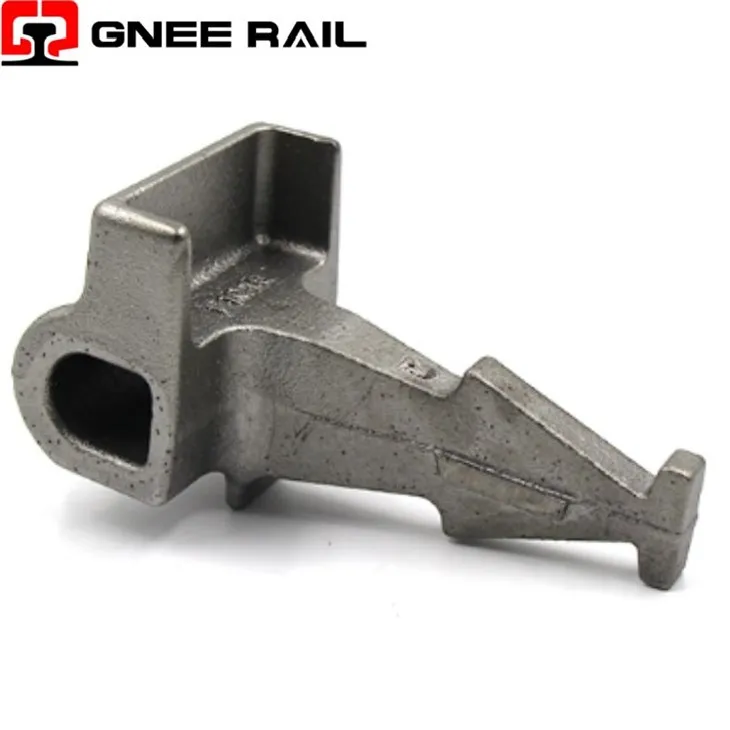

Mae Ysgwydd Rheilffordd, a elwir hefyd yn ysgwydd rheilffordd neu ysgwydd plât gwaelod, yn elfen rhyngwyneb strwythurol hanfodol mewn systemau cau rheilffyrdd modern. Mae'n gweithredu fel y prif lwyth -dwyn a grym{-elfen drosglwyddo sy'n trosglwyddo grymoedd clampio o glipiau rheilffordd elastig i'r peiriant cysgu neu'r slab trac, tra'n gosod ac yn atal troed y rheilffordd yn union. Wedi'u peiriannu i ddarparu cymorth sefydlog, gwydn o dan lwythi trên deinamig, mae ysgwyddau'n hanfodol i gynnal sefydlogrwydd mesuryddion trac, rheoli gogwydd rheilffordd (cant), a sicrhau cywirdeb hirdymor y rheilffordd-cysylltiad cysgu.
Manylebau Technegol:
| Paramedr | Ysgwydd Haearn Bwrw Safonol | Ysgwydd Polymer Elastig | Ysgwydd ddur trwm wedi'i meithrin ar ddyletswydd |
|---|---|---|---|
| Cymhwysiad Cynradd | Trac balast confensiynol gyda thrawstiau concrit | Trac slab ac ardaloedd sydd angen insiwleiddio trydanol uchel | Coridorau cludo trwm, cromliniau miniog, parthau effaith uchel |
| Deunydd Craidd | Haearn Graffit Spheroidal (SGI / Haearn hydwyth) | Gwydr-Polyamid wedi'i atgyfnerthu â ffibr (PA-GF) | Dur aloi ffug |
| Mantais Allweddol | Cymhareb cryfder uchel i-gost, gwydnwch rhagorol | Dirgryniad dampio, ynysu trydanol, cyrydiad-rhydd | Cryfder eithaf a gwrthsefyll traul, ychydig iawn o anffurfiad |
| System Fastening Nodweddiadol | Pandrol Fastclip, e-systemau clipiau | Vossloh W-14, cyfres W-30 | SKL-systemau math, rhaglenni dyletswydd trwm penodol |
| Ystyriaeth Cynnal a Chadw | Gwiriwch am holltau/toriadau; cyrydiad ar ryngwyneb cysgu | Monitro ar gyfer diraddio UV, ymgripiad, neu gracio | Archwiliwch am ddadffurfiad plastig mewn mannau cyswllt clipiau |
Safbwynt Mecanyddol a Gosod
Rheolaeth Grym Tri Dimensiwn: Yn trosi'r grym clampio llorweddol o'r clip rheilffyrdd yn gyfuniad o bwysau fertigol ar y peiriant cysgu ac ataliad ochrol yn erbyn troed y rheilffordd.
Dosbarthiad Straen a Chanolbwyntio: Wedi'i gynllunio gyda radii ac onglau penodol i ddosbarthu straen cyswllt uchel o'r clip dros ardal ehangach o'r peiriant cysgu a'r clip ei hun, gan leihau anffurfiad plastig.
Ymgysylltiad Traed Rheilffyrdd: Yn cynnwys proffil cyswllt wedi'i beiriannu'n fanwl gywir sy'n cribo troed y rheilffordd yn ddiogel, gan atal codi a rheoli ongl cant y rheilffordd (1:40 neu 1:20 fel arfer).
Safbwynt Gosod, Cynnal a Chadw ac Integreiddio Systemau
- Sylfaen ar gyfer Fastening Assembly: Yn gweithredu fel y pwynt angori y mae'r holl gydrannau eraill (clip, ynysydd, plât tensiwn posibl) yn gysylltiedig ag ef, gan ddiffinio geometreg craidd y system.
- Rhyngwyneb Cysgwyr: Wedi'i gynllunio i'w fewnosod mewn concrit wrth gastio neu wedi'i angori'n ddiogel i gysgwyr pren/dur drwy bolltau neu gludyddion, gan sicrhau cysylltiad parhaol.
- Cynnal a Chadw Mesurydd: Hanfodol ar gyfer cynnal mesurydd trac manwl gywir; mae traul neu ddifrod i arwyneb tywys yr ysgwydd yn arwain yn uniongyrchol at ehangu'r mesurydd.
- Amnewid Modiwlaidd: Mewn llawer o systemau, gellir ailosod ysgwyddau sydd wedi treulio neu sydd wedi'u difrodi yn unigol heb fod angen ailosod y peiriant cysgu cyfan, gan hwyluso cynnal a chadw cost effeithiol.
Cyflenwr Gnee Proffesiynol
