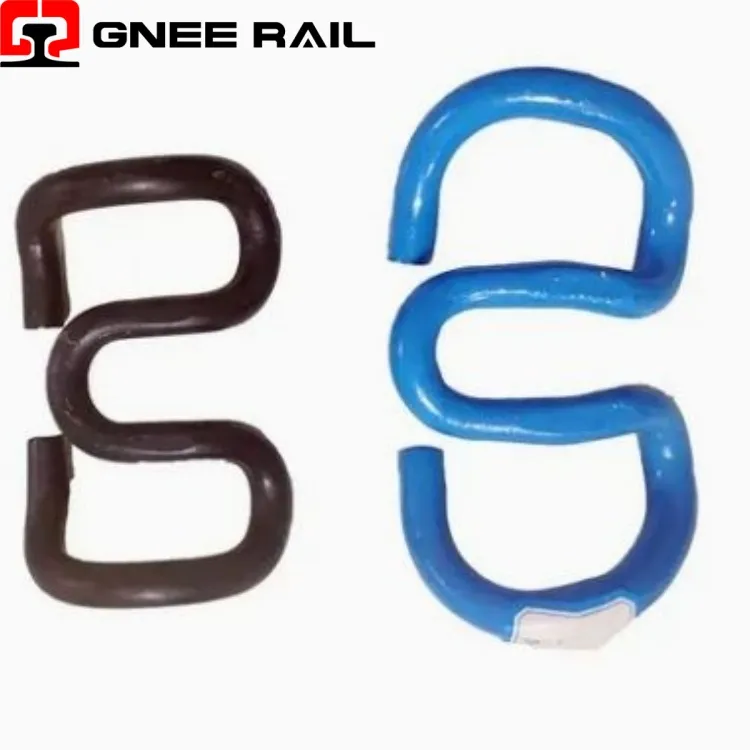

Clipiau SKL Dur Carbon

Defnyddir Clip Rheilffordd i glymu'r rheiliau i'r plât gwaelod gwaelodol ynghyd â'r peiriant cysgu concrit. Defnyddir amrywiaeth o wahanol fathau o glipiau trwm i glymu'r rheiliau i'r plât gwaelod gwaelodol neu'r Cysgwr, un cyffredin yw'r E Clip, sydd wedi'i siapio fel clip papur sownd. Un arall yw'r Clamp Tensiwn SKL, sef y math a ddefnyddir fwyaf ledled y byd hefyd. Mae eraill fel KPO Clamp a Nabla Clip, hefyd yn cael eu defnyddio mewn gwahanol sefyllfaoedd.

Anfon ymchwiliad

Sgwrs Nawr

Disgrifiad

Paramedrau technegol

↵skl System Fastening Rail

Mae clip SKL rheilffordd yn atensiwn-gwrthsefyll omega-clymwr dur gwanwyn siâpsy'n gweithredu drwoddgwyriad elastig diffiniedig rhwng cast-yn ysgwydd ac angor tensiwn pigyn T-bolt neu sgriw- unigryw ymhlith holl glipiau rheilffordd fel ydim ond dyluniad sydd angen ei-gynnull mewn "lleoliad parcio" heb densiwn o'r blaen ar{-actifadu'r wefan, yclipiwch dim ond lle mae grym clampio wedi'i osod gan torque-densiwn edafedd a reolir yn hytrach na gwyriad geometrig

Manylebau Technegol:

Modd Methiant / Trap	Amrywiad yr Effeithir arno	Achos Gwraidd	Anhawster Canfod	Canlyniad
Ymlusgo edau hoelbren	SKL15, SKL18	PA66 ymlacio dan lwyth	Gwiriad trorym yn darllen arferol; grym yn isel	Rail creep >3 mm y flwyddyn; risg byclo CWR
Sbwriel poced sawdl	Pob un sy'n cysgu concrit	Rhewi-dadmer + mynediad dŵr	Mesur lled poced	Cylchdroi clip; lifft traed; toriad coes
T-bollt blinder plygu	SKL12	Gosodiad nad yw'n-berpendicwlar	Monitro ongl torque-yn unig	Gwahaniad pen bollt; alldafliad clip
38Si7 vs 60Si2CrA cyfnewid	Allforio SKL12/15	Twyll tystysgrif melin	XRF union yr un fath; angen carbon OES	Ewrop: traul cyflym; Tsieina: embrittlement
Methiant ffurf edau	Bollt / hoelbren SKL15	Dryswch M22 vs 7/8"-9 UNC	Mesur traw edau yn orfodol	-edafu croes; 80% yn tynnu-colled allan
Amnewid pin ecsentrig	Addasiad SKL12	Cyflenwad nad yw'n-Vossloh "gydnaws".	Gweledol: pin-ganolog vs gwrthbwyso	Gallu addasu mesurydd sero

Ystod Perfformiad:

Crip Edefyn Hoelbren (Anweledig)- Mae edafedd hoelbren plastig yn ymlacio o dan lwyth tynnol parhaus. Gosod SKL15 ar 200 Nm → ar ôl 5 mlynedd,grym clamp gweddilliol 12–13 kNer gwaethaf gwiriad torque yn dangos 200 Nm. Rheswm: cynyddodd ffrithiant, ni wnaeth tensiwn. Mae angen diagnosiscodi{0}}oddi ar y prawf(mesur grym pan fydd bysedd traed clip yn gwahanu oddi wrth y rheilffyrdd).

Ehangu Cyrydiad Poced Heel- Dŵr yn sownd mewn pocedi ysgwydd (cysgwyr concrit). Rhewi-cylchoedd dadmerymylon poced asglod 0.2-0.5 mm/blwyddyn. Cynhaliaeth sawdl a gollwyd → clip yn cylchdroi o dan lwyth → lifftiau bysedd traed 0.3 mm/cylchred → brawychu trawiad → toriad coes ar gylchoedd 2M (5M ardystiedig). Canfod: lled poced > enwol +2 mm.

Cynnal a Chadw a Safbwynt Gweithredol

DIN 17221 yn erbyn GB/T 1222 Meteleg- SKL Ewropeaidd:38Si7(0.35–0.42% C), hydwythedd-canolbwyntio. SKL Tsieineaidd:60Si2CrA(0.56–0.64% C), cryfder-canolbwyntio.Ddim yn cyfateb. 38Si7 mewn-cyflymder uchel coridor Tsieineaidd → traul traed cyflym (mwy meddal). 60Si2CrA mewn twnnel Ewropeaidd → risg embrittlement hydrogen (caledwch uwch, Zn agored i embrittlement).
M22 Ffurf Trywydd DryswchMae - SKL15 yn nodiM22-6gbollt,M22-6Hhoelbren. Bras metrig:traw 2.5 mm. AREMA 7/8"-9 UNC:9 TPI (2.82 mm). Gwall caffael: archebu "M22" gan gyflenwr Gogledd America → yn derbyn7/8"-9 UNC(21.9 mm OD, traw 2.82 mm). Mae'r 3 edafedd cyntaf yn ymgysylltu, yna jamiau. Croes-edau wedi'i warantu.
Monopoli Rhanbarthol Pin Ecsentrig SKL12- Addasiad ochrol trwypin tapr ecsentrigyn berchnogol iSystem Vossloh SKL12 Zw700. SKL12 sy'n edrych yn union yr un fath â gweithgynhyrchwyr eraillpin consentrig→ dim addasiad. Wedi'i archebu fel "SKL12 compatible" → wedi'i ddanfon na-addasadwy → safle wedi'i wrthod 100%.
