Disgrifiad
Paramedrau technegol

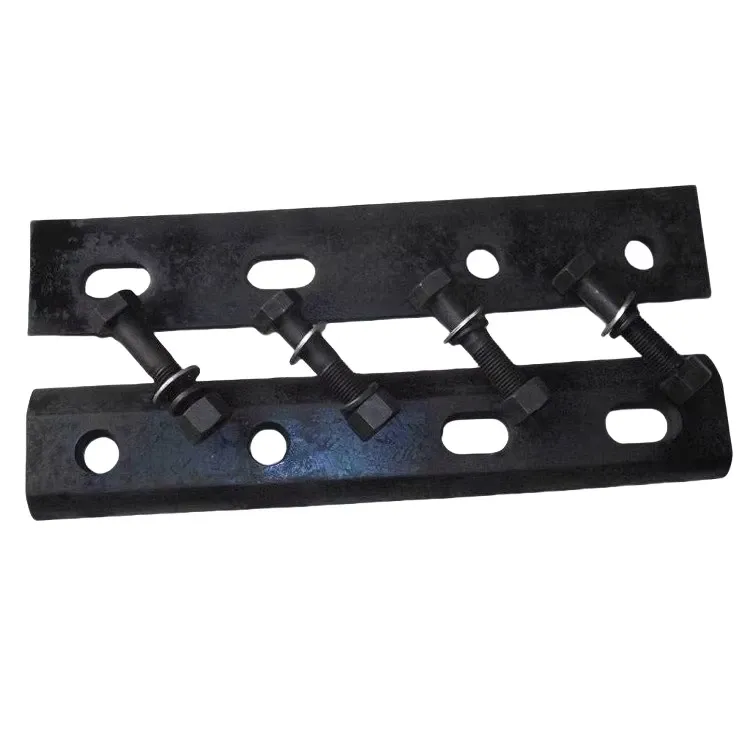

Plât pysgod rheilffordd (bar ar y cyd rheilffordd)
| Nghategori | Ddisgrifiad |
|---|---|
| Enw'r Cynnyrch | Plât pysgod rheilffordd, bar cymal rheilffordd, plât pysgod dur |
| Swyddogaeth | Fe'i defnyddir i gysylltu dwy ran o reilffyrdd yn gorffen gyda'i gilydd, gan sicrhau symudiad trên llyfn a pharhaus. Mae'n rhan hanfodol ar gyfer cymalau rheilffyrdd. |
| Prif safonau | GB/T 11264 (China), Areema 4-2016 (UDA), BS 47 (DU), DIN 5901-5909 (yr Almaen), JIS E1106 (Japan), neu yn unol â lluniad y cwsmer. |
| Materol | Uchel - Ansawdd carbon Dur strwythurol: Q235b, Q355B (55Q), 45# dur, 60# dur, dur manganîs (ZGMN13) ar gyfer gwisgo cymwysiadau gwrthsefyll -. |
| Proses gynhyrchu | Ffugio poeth neu rolio poeth → triniaeth wres (normaleiddio) → drilio → triniaeth arwyneb. |
Tabl Manyleb Pysgod - (yn ôl math o reilffordd)
(Manylebau cyffredin, gellir addasu'r holl ddimensiynau yn unol â'r lluniad.)
| Math o reilffordd berthnasol (kg/m) | Model plât pysgod | Hyd (l) mm | Diamedr twll bollt (ch) mm | Pwysau Damcaniaethol (kg/pc) | Materol |
|---|---|---|---|---|---|
| Rheilffordd 50 kg/m | JB50 | 600 | 26 | ~22.5 | Q355B |
| Rheilffordd 60 kg/m | JB60 | 600 | 26 | ~25.5 | Q355B |
| Rheilffordd 75 kg/m (arema) | - | 900 | 28 | ~55.0 | A36 / 1045 |
| 100 pwys/yd (areama) | - | 24 "(610mm) | 1-1/8 "(28.6mm) | ~18.0 | A36 / 1045 |
| Rheilffordd craen qu80 | Qu80 | 500 | 26 | ~20.0 | 45# dur |
| Plât dur manganîs | Arferol | Arferol | Arferol | Arferol | ZGMN13 |
Gnee - Cyflenwr proffesiynol
