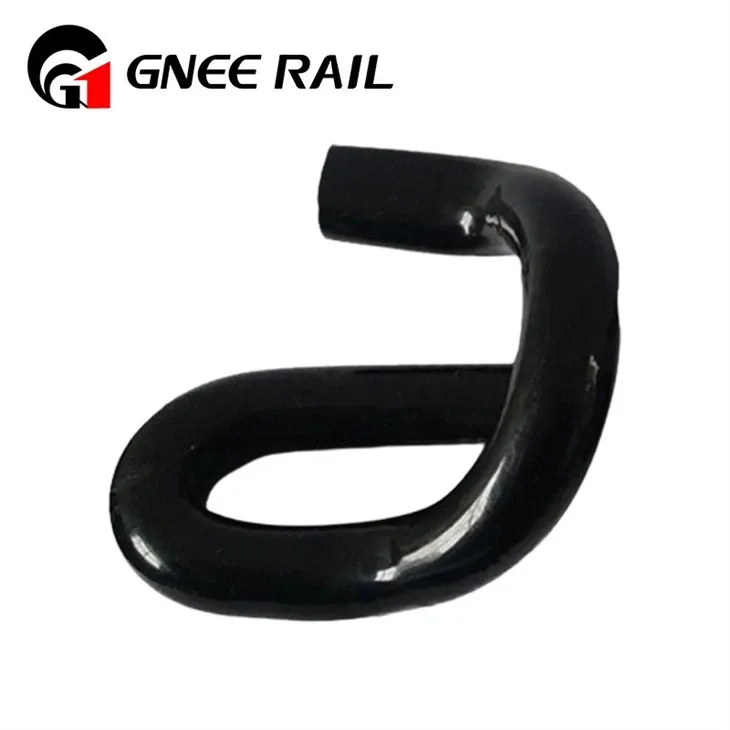

Rheilffyrdd Fastening Rail E Clip

Model

Diamedr

Deunydd

Caledwch

Grym Clampio

Triniaeth Wyneb

Rheilffordd a Golygfa Perthnasol

Caewyr Cyfatebol

Offeren fesul Clip

Stds Cydymffurfiaeth

E10

φ10mm

50CrVA

39–44 HRC

4–7 kN

Electro-galfaneiddio (Yn fwy na neu'n hafal i 18μm)

Tram Trefol (rheilffordd isel, 30kg/m)

Bollt M8 + Golchwr Fflat

~85g

EN 13481-4, CJ/T 527

E14

φ14mm

60Si2MnA

42–47 HRC

9–12 kN

-galfaneiddio dip poeth (Yn fwy na neu'n hafal i 80μm)

Cludo Nwyddau Rhanbarthol (rheilffordd 43-50kg/m)

Bollt M10 + Golchwr Clo

~150g

EN 13481-3, GB/T 13489

E16-HD

φ16mm

55SiMnVB

45–50 HRC

16–19 kN

Dacromet (Yn fwy na neu'n hafal i 8μm) + Sinc Platio

Trwm{0}}Trawsio (Mwyngloddio, rheilffordd 60kg/m)

Bollt M12 + Golchwr Gwanwyn

~220g

AREMA 10, GB/T 13489

E18-HS

φ18mm

60Si2CrVA

46–51 HRC

18–22 kN

Dacromet + Seliwr (Yn fwy na neu'n hafal i 10μm)

Cyflymder Uchel-( Mwy na neu'n hafal i 250km/a, CRTS II)

Bollt M14 + Cnau Clo

~280g

TB/T 3562, EN 13481-2

Eitem Arolygu

Dull Prawf

Pas Cyflym/Methu Maen Prawf

Cynllun Samplu

Offeryn/Cyfeirnod

Dilysu Deunydd

PMI llaw (C/Si/Mn yn unig)

C: 0.55–0.65% (ar gyfer 60Si2MnA); Dim gwerthoedd gradd oddi ar-

2 pcs / swp

Dadansoddwr PMI Symudol

Gwiriad Caledwch ar Hap

Profwr Rockwell Symudol

prawf 1 pwynt; O fewn ystod y model (±1 HRC ar y mwyaf)

3 pcs / swp

Profwr Rockwell (Graddfa HRC)

Ffit Dimensiynol

Pin Mesurydd (diamedr) + pren mesur

Diamedr: ±0.2mm; Hyd: ±0.5mm (os yw'n berthnasol)

8 pcs / swp

Set Pin Mesurydd, pren mesur dur

Ansawdd Arwyneb

Sgan Gweledol (Dim chwyddwydr)

Dim craciau/burrs gweladwy; Smotiau rhwd Llai na neu'n hafal i 3mm²

100% (Ar hap)

Siart Gradd Rhwd (GB/T 15519)

Grym clampio (Sbot)

Mesur Grym Syml

Yn fwy na neu'n hafal i 90% o rym lleiaf y model (ee, Mwy na neu'n hafal i 8.1kN ar gyfer E14)

1 pc / swp

Mesurydd Grym Cludadwy

Pecynnu a Marcio

Gwiriad Gweledol

Bag gwrth-rhwd yn gyfan; Model/swp yn ddarllenadwy

2 becyn / swp

Archwiliad Gweledol
