Beth yw Dimensiynau Rheilffordd CR73?
Mae'rCR73 rheilfforddyn rheilen graen trwm safonol Japaneaidd sy'n pwyso'n fras73.3 kg/m. Mae ei ddimensiynau safonol yn cynnwys uchder rheilffordd o 135 mm, lled pen o140 mm, lled sylfaen o100 mm, a thrwch gwe o32 mm. Mae'r dimensiynau hyn wedi'u peiriannu'n benodol i wrthsefyll llwythi olwynion uchel, grymoedd effaith dro ar ôl tro, a gweithrediadau craen parhaus wrth gynnal sefydlogrwydd trac rhagorol.
Lluniad Proffil Rheilffordd CR73:
Mae'r tabl isod yn crynhoi dimensiynau safonol a manylebau technegol allweddol rheilffyrdd dur JIS CR73. Mae'r gwerthoedd hyn yn darparu'r cyfeiriad hanfodol ar gyfer dylunio rhedfa craen, ailosod rheilffyrdd, dewis system cau, a manyleb y prosiect.
| Model | DIMENSIWN | Pwysau | Deunydd | Hyd | |||
| A(mm) | B(mm) | C(mm) | t(mm) | (KG/M) | (m/PC) | ||
| JIS 15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | 55Q | 9-10 |
| JIS 22KG | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 55Q | 9-10 |
| JIS 30A | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 55Q | 9-10 |
| JIS 37A | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | U71Mn | 10-25 |
| JIS 50N | 65 | 153 | 127 | 15 | 50.4 | U71Mn | 10-25 |
| CR 73 | 100 | 135 | 140 | 32 | 73.3 | U71Mn | 10-12 |
| CR 100 | 120 | 150 | 155 | 39 | 100.2 | U71Mn | 10-12 |
Mae'r rheilffordd CR73 yn cynnwys proffil rheilffordd craen ar ddyletswydd trwm wedi'i gynllunio ar gyfer cymwysiadau diwydiannol llwyth uchel. Yr eangpen rheilenyn darparu arwyneb cyswllt mwy ar gyfer olwynion craen, tra bod ygwe drwchusasylfaen sefydlogmae strwythur yn gwella ymwrthedd i blygu, grymoedd cneifio, a llwythi ochrol yn ystod cyflymiad craen yn aml, brecio a gweithrediadau trin llwyth.
Deunydd Rheilffordd Dur CR73:
| U71Mn | Eiddo Mecanyddol | Cyfansoddiad Cemegol(%) | |||||||||
| Cryfder cynnyrch | Cryfder tynnol | Elongation | Caledwch | C | Si | Mn | S | P | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HBW | Llai na neu'n hafal i | Llai na neu'n hafal i | ||||
| - | -- | Yn fwy na neu'n hafal i 880 | - | 9% | 260 | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | |
Mae dimensiynau rheilffordd CR73 cywir yn hanfodol ar gyfer dylunio rhedfa craen, ailosod rheilffyrdd, cydnawsedd system cau, a chyfrifiadau llwyth olwyn. Mae dewis y proffil rheilffyrdd cywir yn helpu i sicrhau aliniad craen yn gywir, yn ymestyn bywyd gwasanaeth rheilffyrdd, ac yn lleihau gofynion cynnal a chadw.
Wedi'i weithgynhyrchu yn unol âSafonau Diwydiannol Japaneaidd(JIS), mae'r rheilffordd CR73 yn cael ei ddefnyddio'n helaeth ar gyfer rhedfeydd craen uwchben a chraen gantri mewn porthladdoedd cynwysyddion, gweithfeydd dur, iardiau llongau, gweithrediadau mwyngloddio, a chyfleusterau diwydiannol trwm eraill.RHEILFFORDD GNEEyn cyflenwi rheiliau CR73 safonol JIS ar gyfer prosiectau ledled y byd, ynghyd â systemau cau rheilffyrdd cyfatebol, platiau pysgod, bolltau, cymorth technegol, dogfennaeth allforio, a gwasanaethau cludo byd-eang i ddarparu datrysiad caffael cyflawn ac effeithlon.
Gofyn am Ddyfynbris Rheilffordd CR73
B/L- GNEE RAIL Allforio CR73 Crane Rails i Fietnam

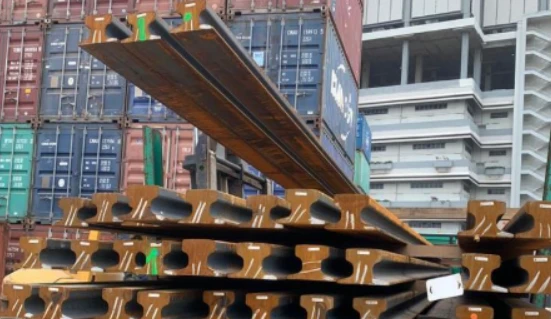

GNEE RAIL CR73 Rhestr Rheilffyrdd

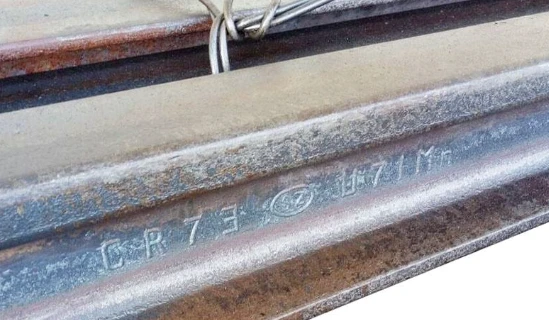

GNEE RAIL CR73 Marcio Adnabod Rheilffyrdd
GNEE RAIL CR73 Dadlwytho Porthladd Rheilffordd
Cwestiynau Cyffredin (FAQ)
C1: Pa safon y mae'r rheilffordd craen CR73 yn cydymffurfio â hi?
Mae'r rheilffordd craen CR73 yn cael ei gynhyrchu yn unol â Safonau Diwydiannol Japan (JIS), y cyfeirir ato'n bennaf o dan JIS E 1103 ar gyfer rheiliau craen. Mae'n wahanol i reiliau craen cyfres DIN 536 A, sy'n dilyn manylebau safonol Ewropeaidd ac sydd â dimensiynau proffil a dyluniadau adrannol gwahanol.
C2: Beth yw dimensiynau a phwysau rheilffordd craen CR73?
Mae gan reilffordd craen JIS CR73 bwysau enwol o 73.30 kg/m. Mae ei brif ddimensiynau'n cynnwys uchder rheilffordd o 135 mm, lled pen o 140 mm, lled sylfaen o 100 mm, a thrwch gwe o 32 mm. Mae'r dimensiynau hyn wedi'u cynllunio ar gyfer cymwysiadau rhedfa craen ar ddyletswydd trwm sy'n gofyn am gapasiti llwyth uchel a sefydlogrwydd strwythurol.
C3: Pa gymwysiadau sy'n addas ar gyfer rheilffordd craen CR73?
Defnyddir rheilffordd CR73 yn gyffredin ar gyfer systemau rhedfa craen ar ddyletswydd trwm mewn porthladdoedd cynwysyddion, gweithfeydd dur, iardiau llongau, cyfleusterau mwyngloddio, a gweithdai diwydiannol mawr. Mae'n addas ar gyfer craeniau uwchben, craeniau nenbont, a systemau codi eraill sy'n gweithredu o dan lwythi olwynion uchel ac amodau symud aml.
C4: A all GNEE RAIL gyflenwi rheiliau CR73 mewn darnau wedi'u haddasu?
Oes. Gall GNEE RAIL gyflenwi rheiliau CR73 mewn hyd safonol neu wedi'i addasu yn unol â gofynion y prosiect. Rydym hefyd yn darparu gwasanaethau ategol gan gynnwys torri rheilffyrdd, peiriannu diwedd, cydrannau cau paru, dogfennaeth ansawdd, a chymorth logisteg allforio.
C5: Pa raddau dur sydd ar gael ar gyfer rheilffordd craen CR73?
Mae gradd dur rheilffordd CR73 yn dibynnu ar ofynion y prosiect a manylebau gweithgynhyrchu. Mae deunyddiau cyffredin yn cynnwys dur rheilen sy'n gwrthsefyll traul fel U71Mn. Gall GNEE RAIL ddarparu tystysgrifau deunydd (MTC) a dogfennau archwilio ansawdd i wirio cyfansoddiad cemegol a phriodweddau mecanyddol.
