Disgrifiad
Paramedrau technegol

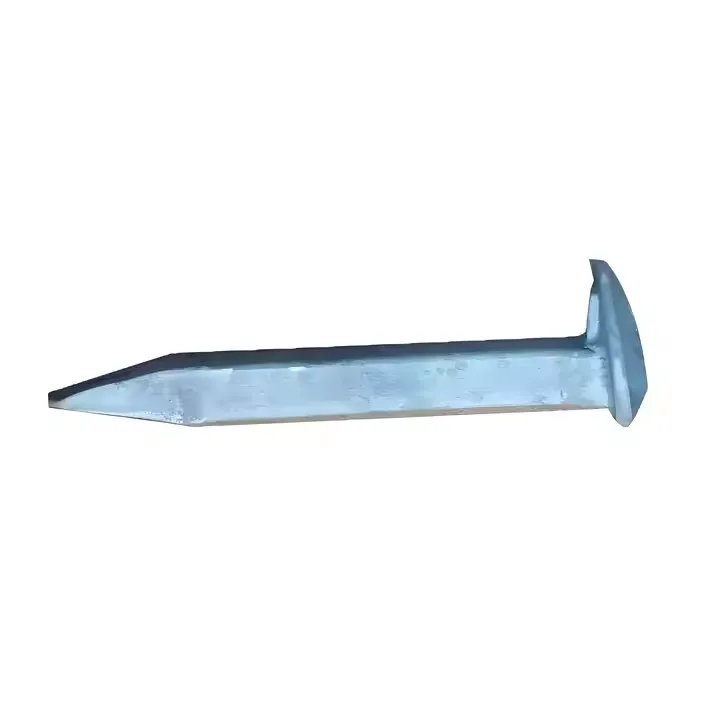

Sbigynnau Cŵn Rheilffordd - Manylebau fesul Senarios Cais
| Model | Senario Cais | Rheilffordd gydnaws (kg/m) | Math Tei Cydnaws | Dimensiynau Allweddol (mm) | Pwysau Damcaniaethol (g/pc) | Offeryn Gosod |
|---|---|---|---|---|---|---|
| DS-16×120 | Rheilffordd Ysgafn (Tram) | 8–15 | Cysgwyr Pren | Diamedr Shank: 16; Hyd: 120; Lled pen: 32 | 280 | Morthwyl â llaw (1.5kg) |
| DS-18×140 | Metro Trefol (Cilffordd Trac) | 22–30 | Cysgwyr Concrit (wedi'u-drilio ymlaen llaw) | Diamedr Shank: 18; Hyd: 140; Lled pen: 35 | 380 | Morthwyl Niwmatig |
| DS-20×160 | Rheilffordd Cludo Nwyddau Trwm-Haul | 43–60 | Cysgwyr Pren/Cyfansawdd | Diamedr Shank: 20; Hyd: 160; Lled pen: 38 | 520 | Wrench Effaith Trydan |
| DS-22×180 | Rheilffordd Mwyngloddio | 30–43 (Trwm-Dyletswydd) | Cysgwyr pren gwrth-cyrydu | Diamedr Shank: 22; Hyd: 180; Lled pen: 42 | 680 | Morthwyl Niwmatig Dyletswydd Trwm |
| DS-17×130 | Rheilffyrdd Rhanbarthol Gwledig | 15–22 | Cysgwyr Pren Traddodiadol | Diamedr Shank: 17; Hyd: 130; Lled pen: 34 | 330 | Morthwyl llaw/Mecanyddol |
Sbigiau Cŵn Rheilffordd - Safonau Perfformiad Deunydd ac Archwilio Ansawdd
| Gradd Deunydd | Cyfansoddiad Cemegol (Elfennau Allweddol, Wt. %) | Priodweddau Mecanyddol | Triniaeth Wyneb | Eitem Arolygu Ansawdd | Safon Arolygu | Maen Prawf Derbyn |
|---|---|---|---|---|---|---|
| Q235 (Dur Carbon) | C: 0.14-0.22; Mn: 0.30-0.65; Si Llai na neu'n hafal i 0.30 | Cryfder Tynnol: Mwy na neu'n hafal i 375MPa; Cryfder Cnwd: Mwy na neu'n hafal i 235MPa; Elongation: Mwy na neu'n hafal i 26% | Poeth-Galfaneiddio Dip (Yn fwy na neu'n hafal i 65μm) | 1. Trwch Cotio; 2. Cryfder Tynnol | GB/T 13912; GB/T 228.1 | 1. Gorchudd Yn fwy na neu'n hafal i 65μm; 2. Cryfder Tynnol Yn fwy na neu'n hafal i 375MPa |
| 45# Dur | C: 0.42-0.50; Mn: 0.50-0.80; Si: 0.17-0.37 | Cryfder Tynnol: Mwy na neu'n hafal i 600MPa; Cryfder Cnwd: Yn fwy na neu'n hafal i 355MPa; Elongation: Mwy na neu'n hafal i 16% | Sinc wedi'i electroplatio (8–12μm) | 1. Caledwch; 2. Prawf Plygu | GB/T 230.1; GB/T 232 | 1. Caledwch (HB) 197-241; 2. Dim crac ar ôl tro 90 gradd |
| Dur 20MnTiB | C: 0.17-0.23; Mn: 1.30-1.60; Ti: 0.04-0.10; B: 0.0005-0.0035 | Cryfder tynnol: Mwy na neu'n hafal i 1080MPa; Cryfder Cynnyrch: Mwy na neu'n hafal i 930MPa; Elongation: Mwy na neu'n hafal i 10% | Sinc{0}}Gorchudd Alwminiwm (10–15μm) | 1. Bywyd Blinder; 2. Gwrthsefyll Cyrydiad | GB/T 3075; ISO 9227 | 1. Bywyd Blinder Mwy na neu'n hafal i gylchredau 10⁵; 2. Chwistrelliad Halen Mwy na neu'n hafal i 400h (dim rhwd coch) |
| SS400 (JIS) | C Llai na neu'n hafal i 0.20; Mn: 0.30-1.00; Si Llai na neu'n hafal i 0.35 | Cryfder Tynnol: Mwy na neu'n hafal i 400MPa; Cryfder Cnwd: Yn fwy na neu'n hafal i 245MPa; Elongation: Mwy na neu'n hafal i 25% | Ocsid Du + Gorchudd Olew | 1. Goddefgarwch Dimensiynol; 2. Diffygion Arwyneb | JIS G3101; GB/T 1958 | 1. Gwyriad Dimensiwn ±0.5mm; 2. Dim craciau/pyllau |
