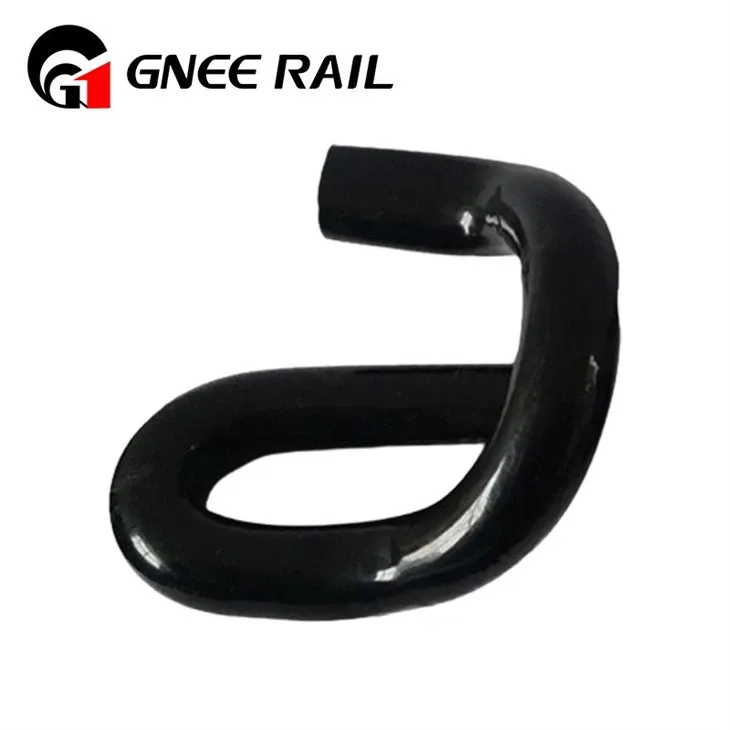

↵Rheilffyrdd e clip System Fastening
Defnyddir Clip Rheilffordd i glymu'r rheiliau i'r plât gwaelod gwaelodol ynghyd â'r peiriant cysgu concrit. Defnyddir amrywiaeth o wahanol fathau o glipiau trwm i glymu'r rheiliau i'r plât gwaelod gwaelodol neu'r Cysgwr, un cyffredin yw'r E Clip, sydd wedi'i siapio fel clip papur sownd. Un arall yw'r Clamp Tensiwn SKL, sef y math a ddefnyddir fwyaf ledled y byd hefyd. Mae eraill fel KPO Clamp a Nabla Clip, hefyd yn cael eu defnyddio mewn gwahanol sefyllfaoedd.
Manylebau Technegol:
| Nodwedd | Categori | Manyleb/Nodwedd | |
|---|---|---|---|
| Manyleb Deunydd | Gweithgynhyrchu | Dur sbring carbon uchel (0.60-0.75% C yn nodweddiadol) gydag aloion silicon-manganîs | |
| Proses Triniaeth Gwres | Gweithgynhyrchu | Crynhoi neu ddiffodd a thymeru i gyflawni caledwch 42-48 HRC | |
| Disgwyliad Oes Dylunio | Cylch bywyd | 15-25 mlynedd yn dibynnu ar ddwysedd traffig ac amodau amgylcheddol | |
| Cyflymder Gosod | Gweithredol | 150-300 o glipiau yr awr fesul gweithredwr gydag offer gyrru mecanyddol | |
| Amrediad Llwyth Toe Nodweddiadol | Perfformiad | 8-12 kN cychwynnol, gan gynnal 7-10 kN trwy gydol oes y gwasanaeth | |
| Ystod Gweithredu Tymheredd | Amgylcheddol | -40 gradd i +80 gradd heb ddiraddio perfformiad sylweddol | |
Safbwynt Mecanyddol a Gosod
Rheolaeth Grym Tri Dimensiwn: Yn trosi'r grym clampio llorweddol o'r clip rheilffyrdd yn gyfuniad o bwysau fertigol ar y peiriant cysgu ac ataliad ochrol yn erbyn troed y rheilffordd.
Dosbarthiad Straen a Chanolbwyntio: Wedi'i gynllunio gyda radii ac onglau penodol i ddosbarthu straen cyswllt uchel o'r clip dros ardal ehangach o'r peiriant cysgu a'r clip ei hun, gan leihau anffurfiad plastig.
Ymgysylltiad Traed Rheilffyrdd: Yn cynnwys proffil cyswllt wedi'i beiriannu'n fanwl gywir sy'n cribo troed y rheilffordd yn ddiogel, gan atal codi a rheoli ongl cant y rheilffordd (1:40 neu 1:20 fel arfer).
Safbwynt Gosod, Cynnal a Chadw ac Integreiddio Systemau
- Sylfaen ar gyfer Fastening Assembly: Yn gweithredu fel y pwynt angori y mae'r holl gydrannau eraill (clip, ynysydd, plât tensiwn posibl) yn gysylltiedig ag ef, gan ddiffinio geometreg craidd y system.
- Rhyngwyneb Cysgwyr: Wedi'i gynllunio i'w fewnosod mewn concrit wrth gastio neu wedi'i angori'n ddiogel i gysgwyr pren/dur drwy bolltau neu gludyddion, gan sicrhau cysylltiad parhaol.
- Cynnal a Chadw Mesurydd: Hanfodol ar gyfer cynnal mesurydd trac manwl gywir; mae traul neu ddifrod i arwyneb tywys yr ysgwydd yn arwain yn uniongyrchol at ehangu'r mesurydd.
- Amnewid Modiwlaidd: Mewn llawer o systemau, gellir ailosod ysgwyddau sydd wedi treulio neu sydd wedi'u difrodi yn unigol heb fod angen ailosod y peiriant cysgu cyfan, gan hwyluso cynnal a chadw cost effeithiol.
Cyflenwr Gnee Proffesiynol
